1、生活給水系統監控

高層建筑物的高度高，一般城市網管中的水壓力不能滿足用水要求，除了最下層的可由城市管網供水外，其于上部分均需加壓供水。根據建筑物的給水要求、高度和分區壓力等情況，進行合理分區，然后布置給水系統?，F(xiàn)在城市中大多都選用水泵直接給水系統。

（1）水泵直接給水系統監控原理

水泵直接供水，較節能的方法是采用調速水泵供水系統，即根據水泵的供水量與轉速成正比關系的特性，利用CPU對水泵電機的自動調速控制，使供水管的水壓保持不變，從而實現恒壓供水。

水泵直接給水系統原理如圖所示。

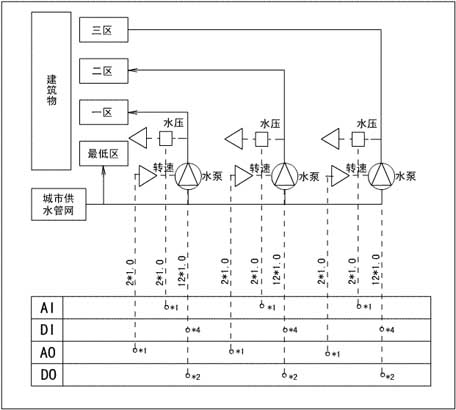

水泵直接給水系統原理圖

（2）水泵直接給水系統的監控功能

各個小區供水泵的啟?？刂?，同時還要監控水泵的運行狀態故障報警，     根據供水水管壓力的反饋值，CPU利用PID調節自動的控制調速電機的轉速。

2、排水監控系統

（1）排水監控系統的原理

建筑物一般都有地下室，有的深入地面下2～3層或更深些，地下室的污水常不能以重力排除，在此情況下，污水集中于集水坑，然后用排水泵將污水提升至室外排水管中。污水泵為自動控制，保證排水安全。

建筑物排水監控系統通常由水位開關、直接數字控制器(DDC)組成，如圖所示。

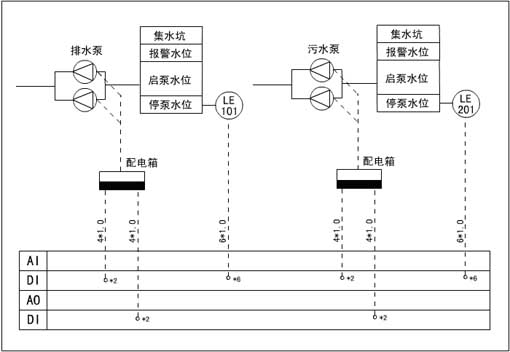

生活排水監控系統原理圖

（2）排水監控系統的監控功能

污水集水坑和廢水集水坑水位監測及超限報警；

根據污水集水坑與廢水集水坑的水位，控制排水泵的啟/停。當集水坑的水位達到高線時，聯鎖啟動相應的水泵；當水位高于報警水位時，聯鎖啟動相應的備用泵，直到水位降至低限時聯鎖停泵；

排水泵運行狀態的檢測及發生故障時報警；

累計運行時間，為定時維修提供依據，并根據每臺泵的運行時間，自動確定作為工作泵還是備用泵。
